开放式光栅尺：精确定位，驱动未来
更新时间：2025-10-13 点击次数：8次
在数控机床、精密测量设备、半导体制造和自动化机器人等装备领域，位移测量的精度直接决定了整个系统的性能。开放式光栅尺作为直线位移测量中的关键核心部件，以其高精度、高分辨率和高可靠性，成为现代精密制造领域的“眼睛”。

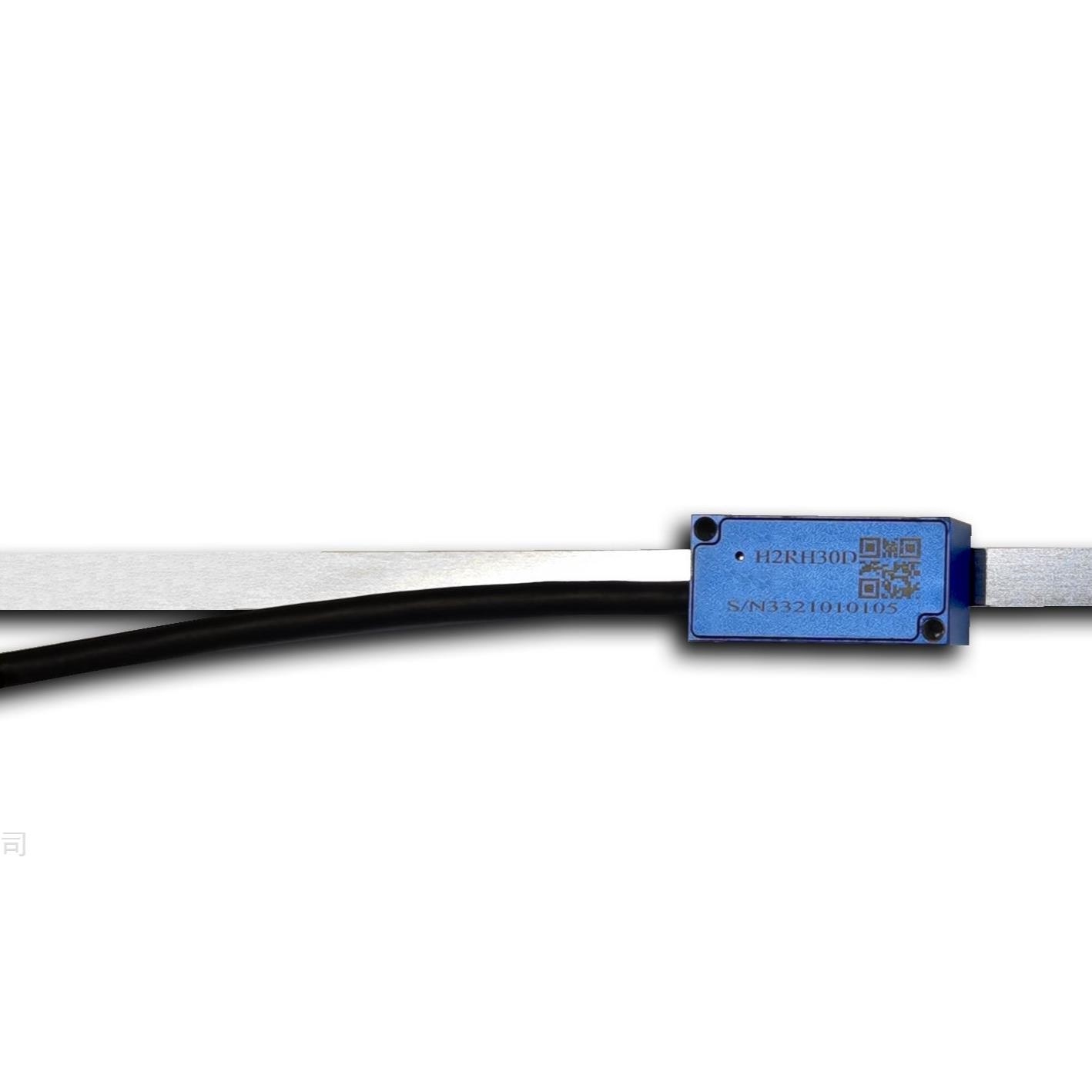

这是一种基于光栅光学成像原理的线性位移测量系统。其主要由读数头和标尺光栅组成，读数头内集成了光源、准直镜、光栅副和光电接收器。当读数头沿标尺光栅移动时，莫尔条纹信号被光电元件接收并转换为电信号，通过电子细分技术实现纳米级精度的位移测量。与封闭式光栅尺不同，开放式光栅尺的标尺光栅与被测设备直接机械连接，读数头与标尺光栅之间无物理接触。这种非接触式测量结构避免了机械磨损，从原理上保证了长期稳定的测量精度。
1、纳米级精度与高分辨率
采用优质计量光栅和精密光学系统，配合高性能细分电路，可实现±1µm/m以内的测量精度和纳米级的分辨率，满足超高精度定位需求。
2、动态性能
读数头与标尺间无接触摩擦，允许更高的移动速度（可达10m/s）和加速度，特别适合高速高精应用场景。
3、强大的抗污染能力
光路设计和信号处理技术，使其对油污、灰尘等常见污染物具有更高的容忍度，保证在严苛工业环境下稳定工作。
4、安装调试便捷
采用自动增益控制(AGC)和自动偏置补偿(AOC)技术，读数头与标尺间隙允许范围大（通常±0.2mm），安装调试更加简便快捷。
选择适合的开放式光栅尺需重点考虑以下因素：
1、精度等级：根据应用需求选择±1µm、±3µm等不同精度等级。
2、测量长度：有效行程从几百毫米至数十米，需留有余量。
3、输出信号：支持TTL方波、1Vpp正弦波、EnDat、BiSS等接口协议。
4、安装结构：考虑安装空间、刚性要求，选择适合的机械结构形式。
5、环境适应性：评估振动、温度变化等环境因素对精度的影响。
我们提供全系列开放式光栅尺产品，从经济型到超高精度型，可满足不同应用需求。精确定位，驱动未来。选择我们的光栅尺，为您的装备装上精准的“眼睛”。
