球栅尺常见故障解析与快速排查指南
更新时间：2026-01-04 点击次数：46次

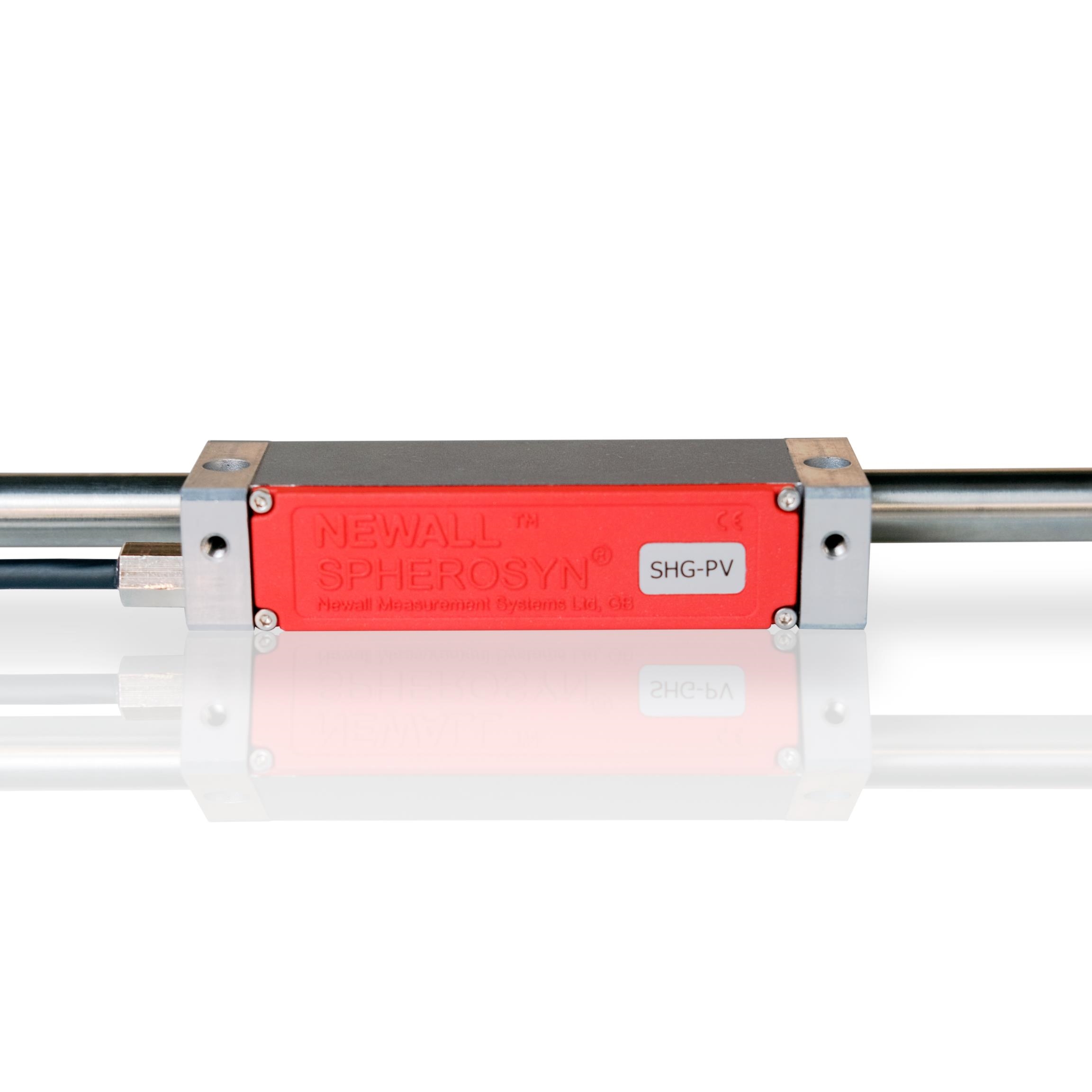

球栅尺作为高精度位移测量核心部件，广泛应用于机床加工、精密仪器校准、自动化生产线等工业场景，其测量精度直接决定设备加工与检测的准确性。在长期使用过程中，受安装精度、环境干扰、磨损老化等因素影响，球栅尺易出现测量偏差大、信号丢失、读数不稳定等故障，严重影响生产与实验进度。掌握常见故障的成因与排查方法，是保障设备稳定运行、延长使用寿命的关键。以下针对球栅尺高频故障，详细解析其表现形式、产生原因及快速解决办法。
测量偏差大是球栅尺典型的故障之一，主要表现为实际测量值与标准值偏差超出允许范围，且偏差稳定或呈规律性变化。产生这一故障的核心原因可分为三类：一是安装不当，如球栅尺与运动部件平行度偏差过大、固定松动，或读数头与栅尺间隙不符合要求（通常为0.8-1.2mm），导致信号采集失真；二是基准设置异常，如测量基准未校准、原点偏移，或参数设置错误（如分辨率、补偿系数设置不当）；三是栅尺本体损坏，如栅尺表面划伤、污染严重，或内部球栅元件磨损、变形，影响位移信号的精准传递。
针对测量偏差大故障，可按“先校准后排查硬件”的顺序处理：首先重新进行基准校准，核对原点位置与参数设置，确保分辨率、补偿系数等符合设备要求；其次检查安装状态，用百分表检测球栅尺与运动部件的平行度，紧固松动的固定螺栓，调整读数头与栅尺的间隙至标准范围；最后检查栅尺本体，用干净抹布擦拭表面污渍，若发现划伤、变形等损坏，需联系厂家进行修复或更换。
信号丢失故障表现为测量过程中数据突然中断，或设备提示“无信号”，多发生在运动部件移动过程中。其成因主要包括：一是连接故障，如信号电缆松动、脱落，或电缆老化、破损导致信号传输中断；二是读数头故障，如读数头内部光电元件损坏、电路故障，无法正常采集栅尺信号；三是环境干扰，如强电磁辐射（附近有电焊机、变频器等设备）干扰信号传输，或粉尘、油污覆盖栅尺表面导致信号遮挡。
解决信号丢失问题，需重点排查信号传输链路与使用环境：首先检查信号电缆，重新插拔电缆接头并紧固，若发现电缆破损，需及时更换专用屏蔽电缆；其次检查读数头，用万用表检测读数头供电与输出信号，若确认读数头损坏，需更换同型号读数头；最后优化使用环境，将球栅尺与强电磁设备保持安全距离，加装防护罩防止粉尘、油污污染，必要时为电缆加装屏蔽套管增强抗干扰力。
读数不稳定故障表现为测量值波动频繁，无规律可循，无法稳定锁定实际位移值。其成因主要有：一是机械振动干扰，如设备运行时的振动传递至球栅尺，导致读数头与栅尺相对位置偏移；二是电源电压不稳定，导致读数头电路工作异常；三是栅尺表面存在局部污染或磨损，导致信号强度波动；四是读数头灵敏度下降，无法稳定捕捉微弱信号。
处理读数不稳定问题，需从减振、稳压、清洁维护三方面入手：首先采取减振措施，在球栅尺固定座加装减振垫，紧固设备运动部件，减少振动传递；其次检查供电电源，确保电压稳定，必要时加装稳压器；接着清洁栅尺表面与读数头探头，去除油污、粉尘等杂质；最后检测读数头灵敏度，若灵敏度下降，需进行参数校准或更换读数头。
除上述故障外，球栅尺还可能出现刻度漂移、接口故障等问题。刻度漂移多与环境温度变化过大有关，需确保使用环境温度稳定在设备规定范围（通常为0-40℃），必要时加装温度补偿装置；接口故障则需检查接口电路与连接端口，清理端口灰尘，修复损坏的接口元件。日常使用中，定期清洁维护、避免剧烈振动与污染，能大幅降低故障发生率。若故障无法通过上述方法解决，建议联系厂家专业技术人员检修，避免自行拆解导致二次损坏。
