无惧铁屑与冷却液：IP67防护下球栅尺在恶劣机床环境的生存指南

一、为什么光栅尺在"脏车间"容易挂？——对比看本质

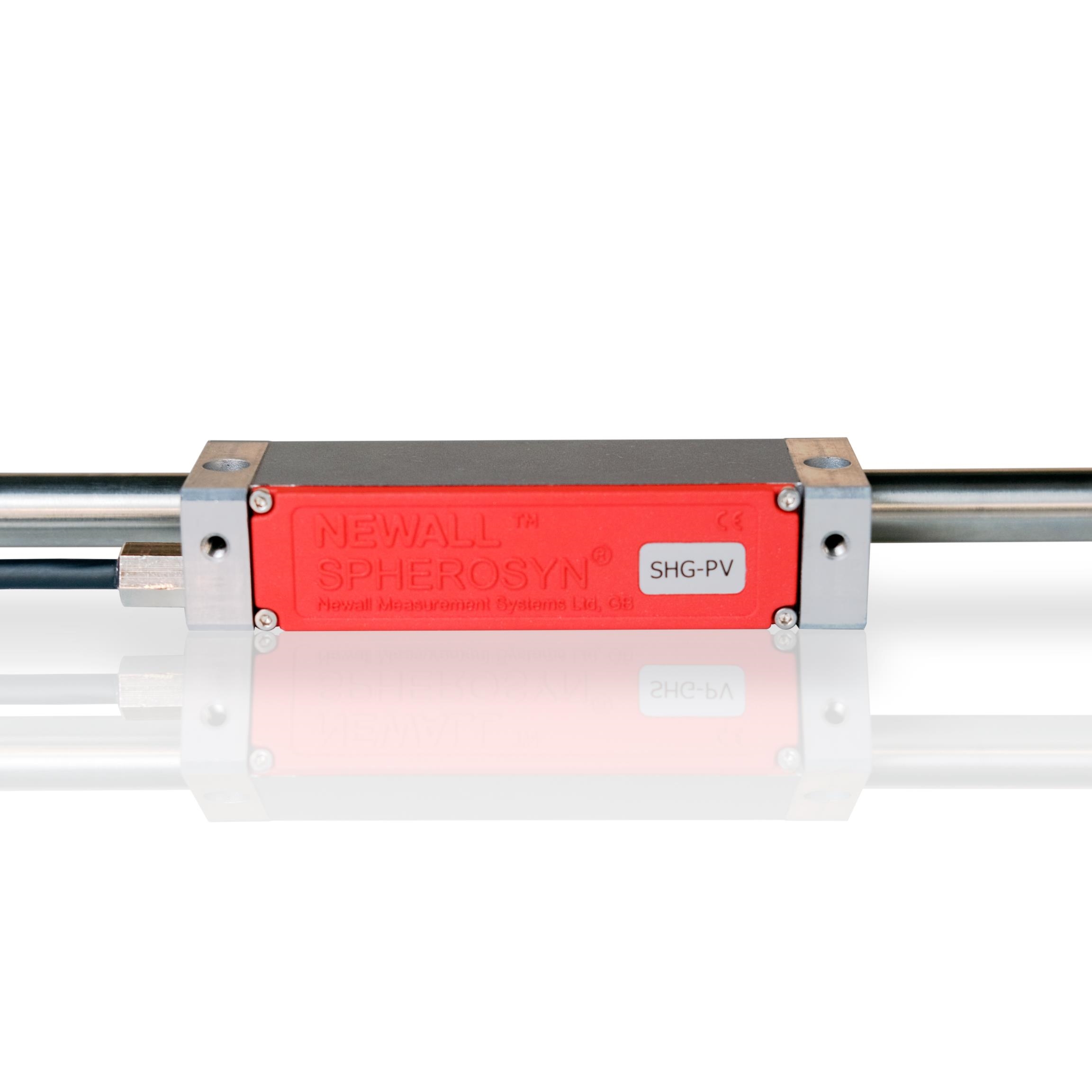

核心差异：光栅尺怕"脏"是因为污染物进入光学间隙即干扰光路；球栅尺的精密测量元件被焊死在全密封金属管内，外界污染物只能附着在尺身外表面，永远碰不到感应钢球和线圈。

二、球栅尺的IP67防护意味着什么？

• 第i位数字6＝防尘：铁屑、石墨粉、金属粉尘无法进入尺身内部。
• 第二位数字7＝防短时浸水：在1米深静水中浸泡30分钟不进水。对应车间含义是——直接承受高压水枪冲洗机床、长期浸泡于切削液槽旁、被乳化油全覆盖，均不影响测量功能。

1. 可直接用水/清洗剂冲洗机床，不需拆尺或加额外防护罩。
2. 磨床、铸锻车间高粉尘环境下多年运行不需开盖清洁。
3. 省去光栅尺的洁净压缩空气吹扫系统，降低辅助能耗与气路故障点。

三、恶劣工况下的球栅尺选型要点

1. 精度等级匹配机床要求

• 常规重型/大型机床定位精度要求±0.01～0.02mm/m，选系统精度±5μm/m或±3μm/m球栅尺即可满足。
• 高精度坐标镗、精密磨可选±1～2μm/m的高精度型号（分辨率1μm或0.1μm）。
• 注意：球栅尺为周期性误差（每个钢球节距约5.08mm内插补），长行程（＞3m）整体误差通常小于累计误差型光栅尺。

2. 行程与接长方式

• 单根标准长度通常50mm～12m（各品牌略有差异）。
• 大型龙门铣、落地镗行程＞12m可通过专用对接套无限接长，接长处无显著精度损失。
• 订货长度＝有效行程＋两端安装余量（通常每端加120～130mm，依厂家样本确认）。

3. 信号输出与系统兼容

• 增量式：TTL方波（RS-422）或1Vpp正弦波，兼容多数CNC及数显表。
• 绝对式：BiSS-C、SSI、EnDat或各CNC专用协议（Fanuc、Siemens、Mitsubishi），上电无需回零，更适合改造时保留原系统接口。
• 确认配套数显表/DRO或CNC接口类型再下单。

4. 耐温与热膨胀匹配

• 不锈钢壳体热膨胀系数≈12×10⁻⁶/℃，与机床铸铁/钢结构接近，车间昼夜温差引起尺与床身同步伸缩，相对测量误差小，通常无需额外温度补偿（超精密应用除外）。
• 工作温度一般0～55℃（部分型号-20～70℃），避免靠近未隔热热源直射。

四、安装与现场使用注意事项

1. 平行度与间隙：读数头与尺身间隙通常0.2～0.5mm（依型号），允许±0.5mm安装偏差，用厂家随附模板调整即可。
2. 长尺支撑：＞2.5～3m尺身建议每1.5～2m加一个弹性中间支架，吸收床身热变形，防止尺身下垂或受拉弯。
3. 走线保护：信号电缆应穿金属软管或拖链，避免被锋利铁屑割伤，远离大动力线防干扰。
4. 清洗只洗外面：尺身外表面积切削油垢可用抹布蘸煤油/清洗剂擦拭，切勿用尖锐金属刮擦，更不需拆开——这也是它"免维护"的含义。
5. 读数头密封检查：新机安装时确认读数头电缆锁紧螺母已拧紧，O型圈完好，确保IP67有效。

五、典型适用场景推荐

• ✅ 重型/超重型机床（龙门铣、落地镗、立车）：长行程＋抗振＋耐污，选球栅尺
• ✅ 铸造/锻造/磨床车间（高粉尘、冷却液多）：IP67全封闭优势明显
• ✅ 旧机床数显改造（安装基面不平整、预算有限）：对安装面宽容度高，改造工程量小
• ⚠️ 超高精度坐标测量机（亚微米级）或极短行程（＜50mm）微位移：此时光栅/激光干涉仪分辨率更占优，需按实际精度需求判断

六、选购核查清单

• [ ] 确认有效行程→加安装余量订制长度，超12m问询接长方案
• [ ] 按机床定位精度要求选系统精度等级（±5μm/m或±3μm/m）
• [ ] 确认信号类型匹配现有CNC/数显表
• [ ] 核实防护等级IP67、抗冲击≥100g、耐振动≥30g参数在规格书中
• [ ] 厂家提供出厂校准证书及安装附件（支架、弹性托架、电缆）
• [ ] 询问读数头替换周期（正常使用通常10年以上免换）及备件供应
