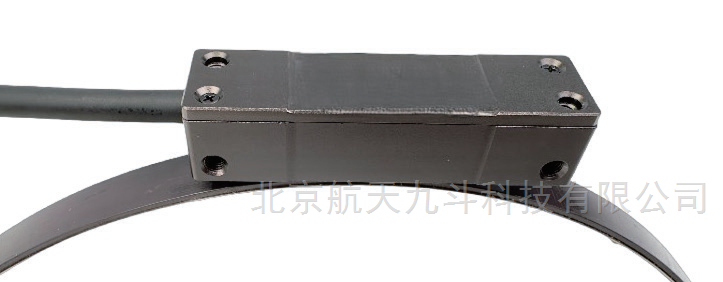

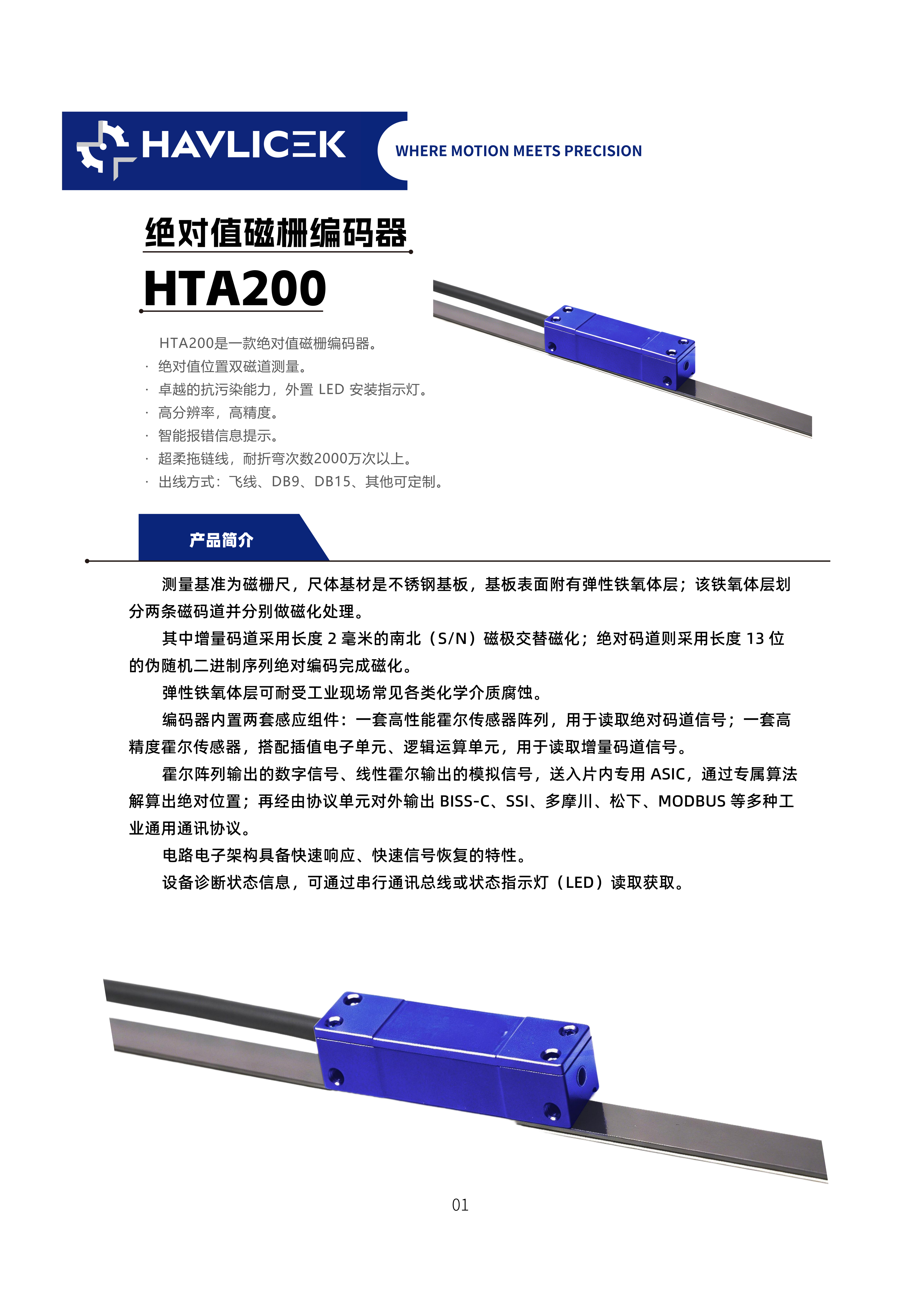

HTA200是一款绝对磁性线性编码器系统,设计用于运动控制应用,作为位置和速度控制环路元件。编码器系统采用非接触式绝对测量原理,内置高度可靠使用安全算法和高质量的材料/组件。

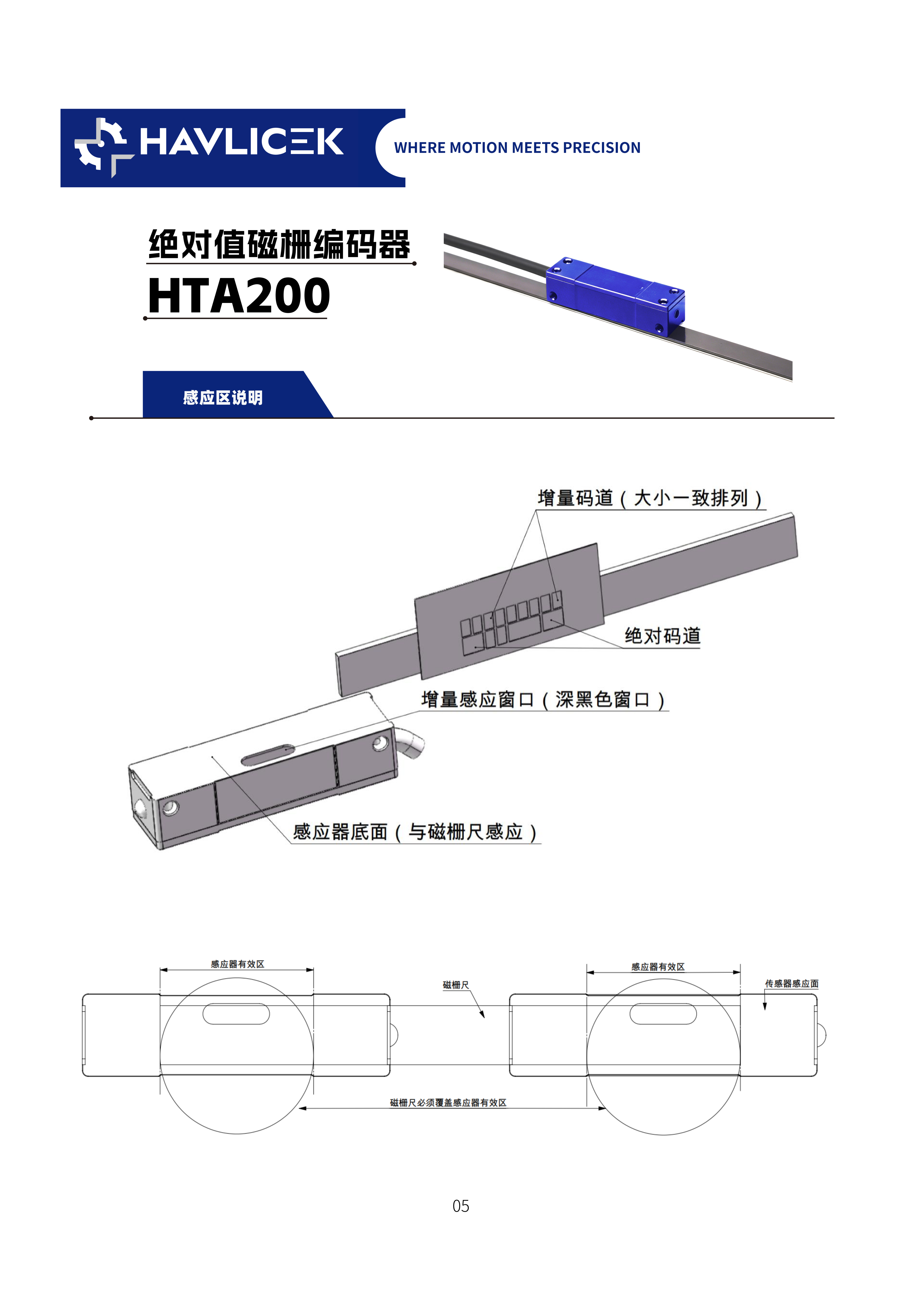

测量标准是磁栅尺,由带有弹性铁氧体层的不锈钢基板组成。弹性铁素体层通过两条码道磁化。增量码道被磁化2mm长(S/N交替)和绝对轨道使用具有13位长度的伪随机二进制序列绝对代码进行磁化。弹性铁素体层不受工业环境中常见的化学物质的影响。编码器包括用于绝对轨读取的高性能霍尔传感器阵列、用于增量轨道读取的高精度AMR传感器、插值电子单元和逻辑运算单元。来自霍尔阵列数字信号和AMR模拟信号在内部ASIC中使用特殊算法进行处理，以确定绝对位置,并且通过协议单元输出包括BISS-C、SS1、多摩川、松下和MODBUS等在内的工业通用协议。电子设计提供较短的响应和恢复时间。

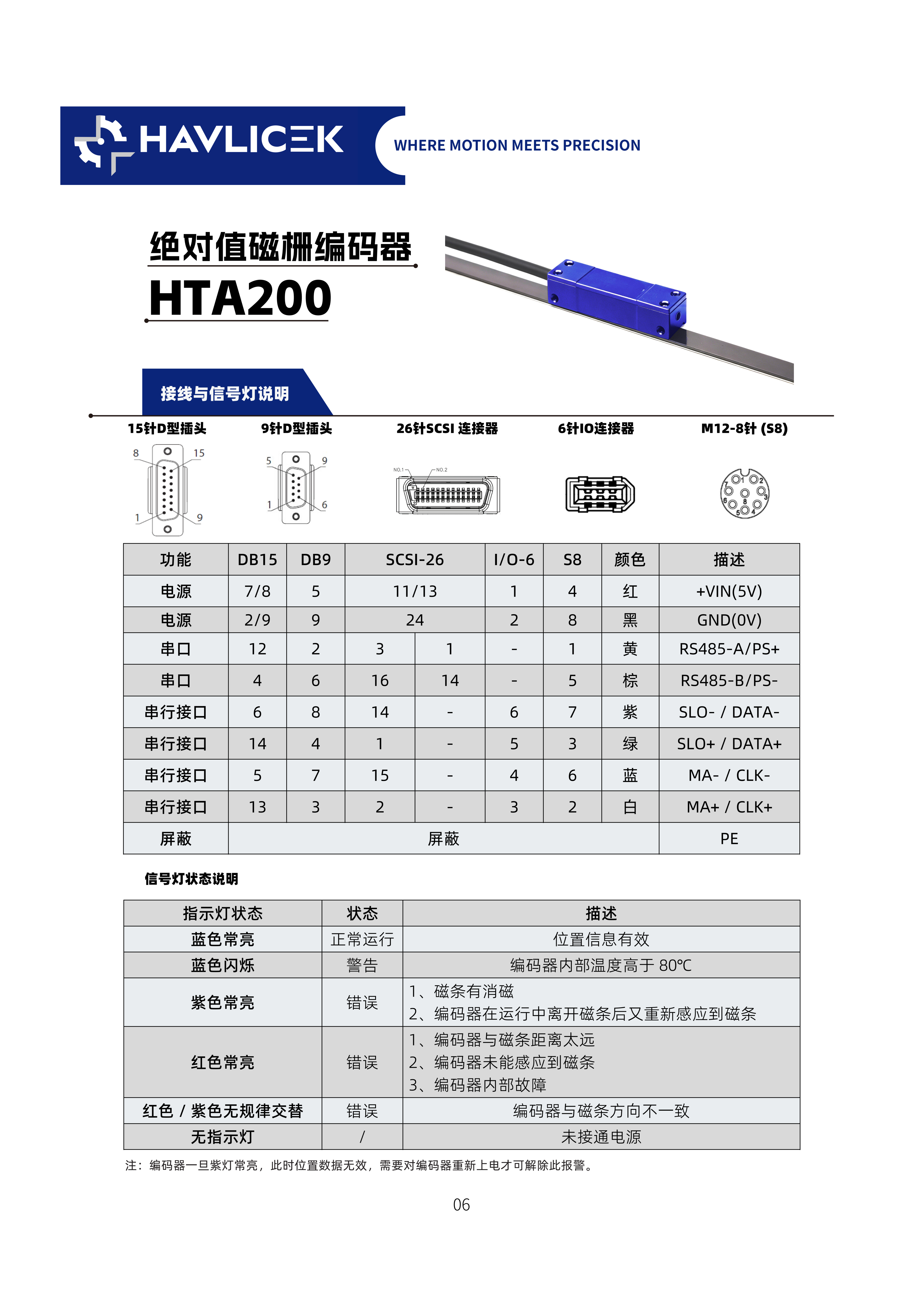

诊断信息可通过串行通信通道和状态LED获得。
